ਪੀਵੀ ਰਿਬਨ ਕੀ ਹੈ ਅਤੇ ਇਸਦਾ ਨਿਰਮਾਣ ਕਿਵੇਂ ਕੀਤਾ ਜਾਂਦਾ ਹੈ?

ਪੀਵੀ ਰਿਬਨ ਕੀ ਹੈ, ਅਤੇ ਇਹ ਕਿਵੇਂ ਬਣਾਇਆ ਜਾਂਦਾ ਹੈ?

ਪੀਵੀ ਰਿਬਨਕ੍ਰਿਸਟਲਿਨ ਸਿਲੀਕਾਨ ਫੋਟੋਵੋਲਟੇਇਕ ਮੋਡੀਊਲ ਦੇ ਅੰਦਰ ਮੌਜੂਦਾ ਪ੍ਰਸਾਰਣ ਲਈ ਇੱਕ ਮਹੱਤਵਪੂਰਨ ਕੰਡਕਟਰ ਹੈ। ਇਹ ਆਮ ਤੌਰ 'ਤੇ ਉੱਚ-ਚਾਲਕਤਾ ਵਾਲੇ ਤਾਂਬੇ ਦੀ ਅਧਾਰ ਸਮੱਗਰੀ ਤੋਂ ਬਣਾਇਆ ਜਾਂਦਾ ਹੈ ਜੋ ਰੋਲਿੰਗ, ਐਨੀਲਿੰਗ ਅਤੇ ਟੀਨ-ਪਲੇਟਿੰਗ ਪ੍ਰਕਿਰਿਆਵਾਂ ਵਿੱਚੋਂ ਗੁਜ਼ਰਦਾ ਹੈ। ਉਹਨਾਂ ਦੀ ਵਰਤੋਂ ਦੇ ਅਧਾਰ ਤੇ, ਪੀਵੀ ਰਿਬਨ ਮੁੱਖ ਤੌਰ ਤੇ ਇੰਟਰਕਨੈਕਸ਼ਨ ਰਿਬਨ ਅਤੇ ਬੱਸਬਾਰ ਰਿਬਨ ਵਿੱਚ ਸ਼੍ਰੇਣੀਬੱਧ ਕੀਤੇ ਜਾਂਦੇ ਹਨ।

ਇੰਟਰਕੁਨੈਕਸ਼ਨ ਰਿਬਨ ਆਸ ਪਾਸ ਦੇ ਸੂਰਜੀ ਸੈੱਲਾਂ ਨੂੰ ਜੋੜਦੇ ਹਨ, ਸੈੱਲਾਂ ਦੁਆਰਾ ਉਤਪੰਨ ਮੌਜੂਦਾ ਨੂੰ ਸੈੱਲ ਸਤਰ ਨਾਲ ਚਲਾਉਂਦੇ ਹਨ। ਬੱਸਬਾਰ ਰਿਬਨ, ਜੋ ਆਮ ਤੌਰ 'ਤੇ ਆਕਾਰ ਵਿੱਚ ਵੱਡੇ ਹੁੰਦੇ ਹਨ, ਸੈੱਲ ਸਟ੍ਰਿੰਗਾਂ ਤੋਂ ਕਰੰਟ ਨੂੰ ਇਕੱਠਾ ਕਰਦੇ ਹਨ ਅਤੇ ਇਸਨੂੰ ਮੋਡੀਊਲ ਦੇ ਆਉਟਪੁੱਟ ਟਰਮੀਨਲਾਂ ਜਾਂ ਜੰਕਸ਼ਨ ਬਾਕਸ ਵੱਲ ਭੇਜਦੇ ਹਨ। ਸਿੱਟੇ ਵਜੋਂ, ਰਿਬਨ ਦੀ ਅਯਾਮੀ ਸ਼ੁੱਧਤਾ, ਸਿੱਧੀ, ਕੋਟਿੰਗ ਇਕਸਾਰਤਾ, ਅਤੇ ਮਕੈਨੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਸੋਲਡਰਿੰਗ ਪ੍ਰਕਿਰਿਆ ਦੀ ਸਥਿਰਤਾ ਅਤੇ ਮੋਡੀਊਲ ਦੀ ਲੰਬੇ ਸਮੇਂ ਦੀ ਭਰੋਸੇਯੋਗਤਾ 'ਤੇ ਸਿੱਧਾ ਪ੍ਰਭਾਵ ਪਾਉਂਦੀਆਂ ਹਨ।

ਤਾਂਬੇ ਦੀ ਤਾਰ ਨੂੰ ਫਲੈਟ ਰਿਬਨ ਵਿੱਚ ਕਿਉਂ ਰੋਲ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ?

ਰਵਾਇਤੀ ਗੋਲ ਤਾਂਬੇ ਦੀ ਤਾਰ ਨੂੰ ਪੀਵੀ ਮੋਡੀਊਲ ਵਿੱਚ ਸਿੱਧਾ ਨਹੀਂ ਵਰਤਿਆ ਜਾ ਸਕਦਾ; ਇਸ ਨੂੰ ਇਸਦੇ ਅੰਤਰ-ਵਿਭਾਗੀ ਆਕਾਰ ਨੂੰ ਬਦਲਣ ਲਈ ਪਲਾਸਟਿਕ ਦੇ ਵਿਕਾਰ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ, ਸਮੱਗਰੀ ਨੂੰ ਇੱਕ ਗੋਲ ਪ੍ਰੋਫਾਈਲ ਤੋਂ ਇੱਕ ਸਟੀਕ ਚੌੜਾਈ-ਤੋਂ-ਮੋਟਾਈ ਅਨੁਪਾਤ ਦੇ ਨਾਲ ਇੱਕ ਸਮਤਲ ਪੱਟੀ ਵਿੱਚ ਬਦਲਦਾ ਹੈ।

ਰਿਬਨ ਉਤਪਾਦਨ ਵਿੱਚ, ਰੋਲਿੰਗ ਪ੍ਰਕਿਰਿਆ ਦਾ ਮੁੱਖ ਕੰਮ ਸਿਰਫ਼ "ਕਾਂਪਰ ਤਾਰ ਨੂੰ ਸਮਤਲ ਕਰਨਾ" ਨਹੀਂ ਹੈ, ਸਗੋਂ ਨਿਯੰਤਰਿਤ ਵਿਗਾੜ ਦੁਆਰਾ ਸਥਿਰ ਚੌੜਾਈ, ਮੋਟਾਈ, ਕਿਨਾਰੇ ਦੀ ਗੁਣਵੱਤਾ ਅਤੇ ਸਮਤਲਤਾ ਪ੍ਰਾਪਤ ਕਰਨਾ ਹੈ। ਚੌੜਾਈ ਵਿੱਚ ਉਤਰਾਅ-ਚੜ੍ਹਾਅ ਸੋਲਡਰਿੰਗ ਅਲਾਈਨਮੈਂਟ ਨੂੰ ਪ੍ਰਭਾਵਤ ਕਰ ਸਕਦੇ ਹਨ, ਅਸਮਾਨ ਮੋਟਾਈ ਬਿਜਲਈ ਪ੍ਰਤੀਰੋਧ ਇਕਸਾਰਤਾ ਨੂੰ ਪ੍ਰਭਾਵਤ ਕਰਦੀ ਹੈ, ਅਤੇ ਮਾੜੀ ਸਿੱਧੀ ਹੋਣ ਨਾਲ ਬਾਅਦ ਦੇ ਕਦਮਾਂ ਵਿੱਚ ਵਿੰਡਿੰਗ ਬੇਨਿਯਮੀਆਂ ਅਤੇ ਅਸਥਿਰ ਟਿਨ ਪਲੇਟਿੰਗ ਹੋ ਸਕਦੀ ਹੈ।

ਇਸ ਲਈ, ਪੀਵੀ ਰਿਬਨ ਰੋਲਿੰਗ ਪ੍ਰਕਿਰਿਆ ਨੂੰ ਸਮਗਰੀ ਦੇ ਵਿਗਾੜ, ਤਣਾਅ ਤਾਲਮੇਲ, ਅਯਾਮੀ ਨਿਰੀਖਣ, ਅਤੇ ਸਤਹ ਦੀ ਗੁਣਵੱਤਾ 'ਤੇ ਇੱਕੋ ਸਮੇਂ ਨਿਯੰਤਰਣ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।

ਪੀਵੀ ਰਿਬਨ ਨਿਰਮਾਣ ਪ੍ਰਕਿਰਿਆ

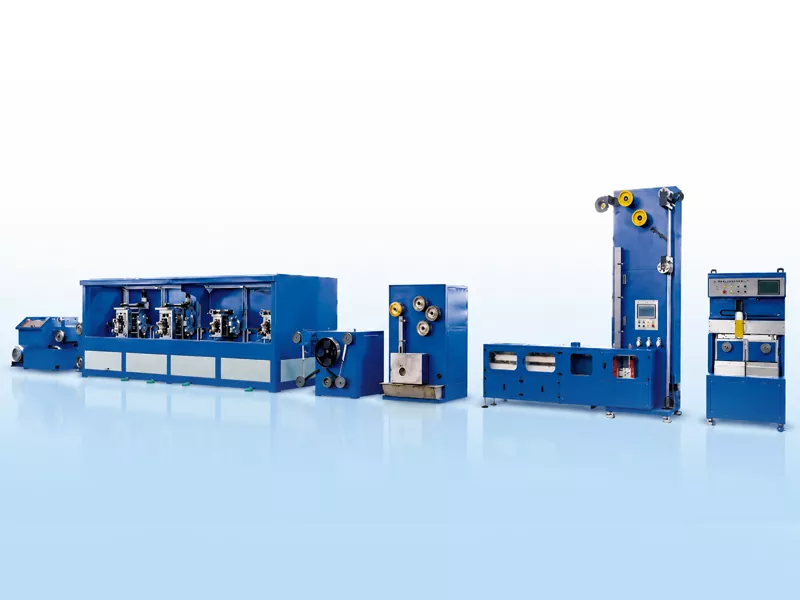

ਇੱਕ ਆਮਪੀਵੀ ਰਿਬਨ ਉਤਪਾਦਨ ਲਾਈਨਕੱਚੇ ਮਾਲ ਵਜੋਂ TU1 ਆਕਸੀਜਨ-ਮੁਕਤ ਤਾਂਬੇ ਦੀ ਤਾਰ ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ। ਮਲਟੀ-ਸਟੇਜ ਵਾਇਰ ਡਰਾਇੰਗ, ਸ਼ੁੱਧਤਾ ਰੋਲਿੰਗ, ਨਿਰੰਤਰ ਐਨੀਲਿੰਗ, ਫਲੈਕਸ ਟ੍ਰੀਟਮੈਂਟ, ਹੌਟ-ਡਿਪ ਟੀਨ ਪਲੇਟਿੰਗ, ਅਤੇ ਆਟੋਮੈਟਿਕ ਵਿੰਡਿੰਗ ਵਰਗੀਆਂ ਪ੍ਰਕਿਰਿਆਵਾਂ ਦੁਆਰਾ, ਇਹ ਗੋਲ ਤਾਂਬੇ ਦੀਆਂ ਤਾਰਾਂ ਤੋਂ ਫਲੈਟ, ਟੀਨ-ਪਲੇਟੇਡ ਕੰਡਕਟਿਵ ਰਿਬਨ ਦੇ ਨਿਰੰਤਰ ਨਿਰਮਾਣ ਨੂੰ ਪ੍ਰਾਪਤ ਕਰਦਾ ਹੈ।

ਕਾਪਰ ਵਾਇਰ ਤੋਂ ਪੀਵੀ ਰਿਬਨ ਨਿਰਮਾਣ ਪ੍ਰਕਿਰਿਆ ਤੱਕ

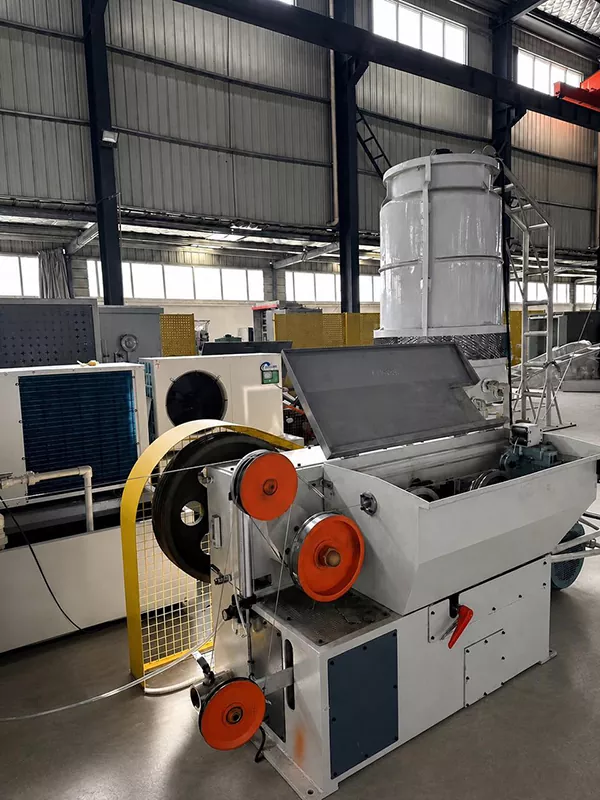

ਡਰਾਇੰਗ ਮਸ਼ੀਨ

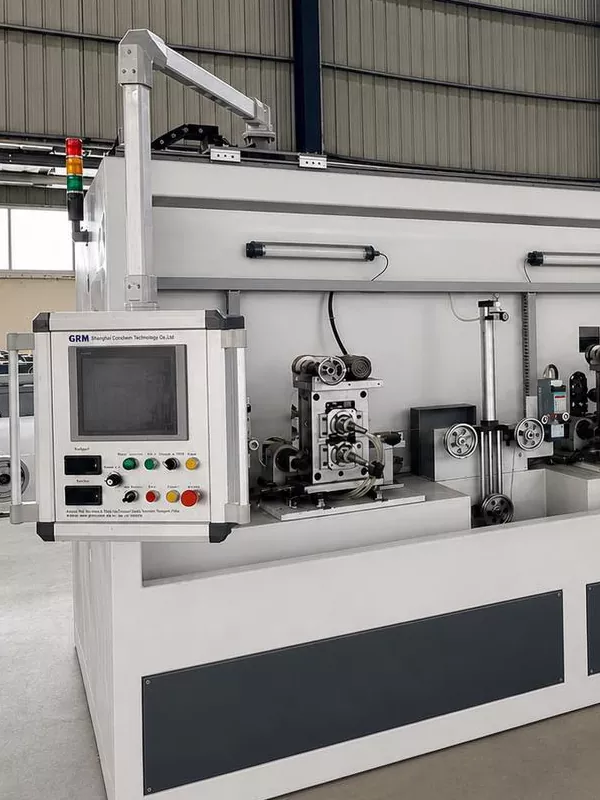

4 ਰੋਲ ਸਟੈਂਡ

ਐਨੀਲਿੰਗ

ਟੀਨ ਪਰਤ

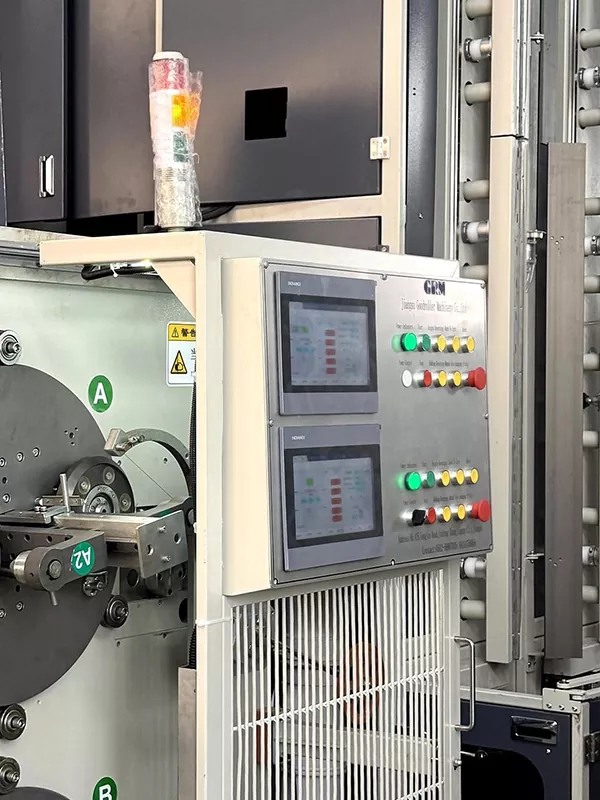

ਆਟੋਮੈਟਿਕ ਕੋਇਲ ਚੈਂਗ

ਸ਼ੁੱਧਤਾ ਲੈ-ਅੱਪ

ਗੋਲ ਕਾਪਰ ਵਾਇਰ → ਵਾਇਰ ਡਰਾਇੰਗ → ਸ਼ੁੱਧਤਾ ਰੋਲਿੰਗ → ਐਨੀਲਿੰਗ → ਫਲਕਸ ਟ੍ਰੀਟਮੈਂਟ → ਹੌਟ-ਡਿਪ ਟਿਨ ਪਲੇਟਿੰਗ → ਆਟੋਮੈਟਿਕ ਵਿੰਡਿੰਗ

ਮੁੱਖ ਨਿਰਮਾਣ ਚੁਣੌਤੀਆਂ

1. ਚੌੜਾਈ ਅਤੇ ਮੋਟਾਈ ਕੰਟਰੋਲ

ਰਿਬਨ ਦੀ ਚੌੜਾਈ ਅਤੇ ਮੋਟਾਈ ਸੋਲਡਰਿੰਗ ਸੰਪਰਕ ਖੇਤਰ, ਬਿਜਲੀ ਪ੍ਰਤੀਰੋਧ ਇਕਸਾਰਤਾ, ਅਤੇ ਮੋਡੀਊਲ ਲੇਆਉਟ ਦੀ ਸਥਿਰਤਾ ਨੂੰ ਨਿਰਧਾਰਤ ਕਰਦੀ ਹੈ। ਚੌੜੇ, ਪਤਲੇ ਬਸਬਾਰ ਉਤਪਾਦਾਂ ਲਈ, ਰੋਲਿੰਗ ਦੌਰਾਨ ਮਾਮੂਲੀ ਉਤਰਾਅ-ਚੜ੍ਹਾਅ ਨੂੰ ਬਾਅਦ ਦੇ ਟੀਨ-ਪਲੇਟਿੰਗ ਅਤੇ ਵਿੰਡਿੰਗ ਪੜਾਵਾਂ ਵਿੱਚ ਵਧਾਇਆ ਜਾਂਦਾ ਹੈ।

2. ਸਟ੍ਰਿਪ ਫਲੈਟਨੇਸ ਅਤੇ ਸਟ੍ਰੈਟਨੇਸ

ਸਟ੍ਰਿਪ ਦੀ ਸਮਤਲਤਾ ਅਤੇ ਸਿੱਧੀਤਾ ਟਿਨ ਪਲੇਟਿੰਗ, ਤਣਾਅ ਸਥਿਰਤਾ, ਅਤੇ ਹਵਾ ਦੀ ਸਾਫ਼-ਸਫ਼ਾਈ ਦੇ ਦੌਰਾਨ ਰਸਤੇ ਨੂੰ ਪ੍ਰਭਾਵਤ ਕਰਦੀ ਹੈ। ਮਾੜੀ ਸਿੱਧੀ ਸਟ੍ਰਿਪ ਨੂੰ ਭਟਕਣ ਦਾ ਕਾਰਨ ਬਣਦੀ ਹੈ, ਜਿਸ ਨਾਲ ਅਗਲੀਆਂ ਪ੍ਰਕਿਰਿਆਵਾਂ ਵਿੱਚ ਅਡਜਸਟਮੈਂਟ ਲਈ ਅਸਮਾਨ ਵਿੰਡਿੰਗ ਜਾਂ ਡਾਊਨਟਾਈਮ ਹੁੰਦਾ ਹੈ।

3. ਐਨੀਲਿੰਗ ਅਤੇ ਮਕੈਨੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਰੋਲਡ ਤਾਂਬੇ ਦੀਆਂ ਪੱਟੀਆਂ ਨੂੰ ਉਹਨਾਂ ਦੀਆਂ ਮਕੈਨੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਨੂੰ ਅਨੁਕੂਲ ਕਰਨ ਲਈ ਐਨੀਲਿੰਗ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ। ਨਾਕਾਫ਼ੀ ਐਨੀਲਿੰਗ ਦੇ ਨਤੀਜੇ ਵਜੋਂ ਬਹੁਤ ਜ਼ਿਆਦਾ ਕਠੋਰਤਾ ਪੈਦਾ ਹੁੰਦੀ ਹੈ, ਜੋ ਕਿ ਮੋਡੀਊਲ ਵਿੱਚ ਬਾਅਦ ਵਿੱਚ ਸੋਲਡਰਿੰਗ ਅਤੇ ਤਣਾਅ ਤੋਂ ਰਾਹਤ ਵਿੱਚ ਰੁਕਾਵਟ ਪਾਉਂਦੀ ਹੈ; ਇਸ ਦੇ ਉਲਟ, ਓਵਰ-ਐਨੀਲਿੰਗ ਉਤਪਾਦਨ ਦੀ ਸਥਿਰਤਾ ਅਤੇ ਅਯਾਮੀ ਇਕਸਾਰਤਾ ਨਾਲ ਸਮਝੌਤਾ ਕਰ ਸਕਦੀ ਹੈ।

4. ਟੀਨ ਕੋਟਿੰਗ ਇਕਸਾਰਤਾ

ਹੌਟ-ਡਿਪ ਟੀਨ ਪਲੇਟਿੰਗ ਲਈ ਰਿਬਨ ਦੀ ਸਤ੍ਹਾ ਅਤੇ ਕਿਨਾਰਿਆਂ ਦੀ ਪੂਰੀ ਕਵਰੇਜ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ। ਇੱਕ ਕੋਟਿੰਗ ਜੋ ਬਹੁਤ ਪਤਲੀ ਹੁੰਦੀ ਹੈ ਸੋਲਡਰਬਿਲਟੀ ਨੂੰ ਕਮਜ਼ੋਰ ਕਰਦੀ ਹੈ, ਜਦੋਂ ਕਿ ਇੱਕ ਬਹੁਤ ਜ਼ਿਆਦਾ ਮੋਟੀ ਪਰਤ ਸਮੱਗਰੀ ਦੀ ਖਪਤ ਨੂੰ ਵਧਾਉਂਦੀ ਹੈ ਅਤੇ ਅਯਾਮੀ ਇਕਸਾਰਤਾ ਨੂੰ ਪ੍ਰਭਾਵਿਤ ਕਰ ਸਕਦੀ ਹੈ।

5. ਹਵਾ ਦੀ ਇਕਸਾਰਤਾ

ਆਟੋਮੈਟਿਕ ਵਾਇਨਿੰਗ ਨਾ ਸਿਰਫ਼ ਉਤਪਾਦ ਦੀ ਦਿੱਖ ਨੂੰ ਪ੍ਰਭਾਵਤ ਕਰਦੀ ਹੈ, ਸਗੋਂ ਇਸਦੇ ਬਾਅਦ ਦੀ ਪੈਕੇਜਿੰਗ, ਆਵਾਜਾਈ ਅਤੇ ਵਰਤੋਂ ਨੂੰ ਵੀ ਪ੍ਰਭਾਵਿਤ ਕਰਦੀ ਹੈ। ਤਣਾਅ ਨਿਯੰਤਰਣ, ਸਰਵੋ-ਚਾਲਿਤ ਟਰਾਵਰਸ ਮਕੈਨਿਜ਼ਮ, ਅਤੇ ਸਪੂਲ-ਬਦਲਣ ਦੇ ਤਰੀਕਿਆਂ ਵਰਗੇ ਕਾਰਕ ਹਵਾ ਦੀ ਤੰਗੀ ਅਤੇ ਕਿਨਾਰੇ ਦੀ ਇਕਸਾਰਤਾ ਨੂੰ ਨਿਰਧਾਰਤ ਕਰਦੇ ਹਨ।

ਔਨਲਾਈਨ ਮਾਪ ਮਾਅਨੇ ਕਿਉਂ ਰੱਖਦੇ ਹਨ

ਨਿਰੰਤਰ ਉਤਪਾਦਨ ਵਿੱਚ, ਮੈਨੂਅਲ ਸਪਾਟ ਜਾਂਚ ਰੋਲਿੰਗ ਪ੍ਰਕਿਰਿਆ ਦੌਰਾਨ ਹੋਣ ਵਾਲੀ ਚੌੜਾਈ ਅਤੇ ਮੋਟਾਈ ਦੇ ਭਿੰਨਤਾਵਾਂ 'ਤੇ ਸਮੇਂ ਸਿਰ ਫੀਡਬੈਕ ਪ੍ਰਦਾਨ ਨਹੀਂ ਕਰ ਸਕਦੀ। ਔਨਲਾਈਨ ਲੇਜ਼ਰ ਮਾਪ ਅਸਲ-ਸਮੇਂ ਵਿੱਚ ਅਯਾਮੀ ਵਿਵਹਾਰਾਂ ਦੀ ਨਿਗਰਾਨੀ ਕਰਦਾ ਹੈ ਅਤੇ ਓਪਰੇਟਰ ਇੰਟਰਫੇਸ ਨੂੰ ਡੇਟਾ ਫੀਡ ਕਰਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਓਪਰੇਟਰਾਂ ਨੂੰ ਪ੍ਰਕਿਰਿਆ ਦੇ ਮਾਪਦੰਡਾਂ ਨੂੰ ਤੁਰੰਤ ਅਨੁਕੂਲ ਕਰਨ ਦੇ ਯੋਗ ਬਣਾਇਆ ਜਾਂਦਾ ਹੈ।

ਪੀਵੀ ਰਿਬਨ ਨਿਰਮਾਤਾਵਾਂ ਲਈ, ਔਨਲਾਈਨ ਨਿਰੀਖਣ ਦਾ ਮੁੱਲ ਨਾ ਸਿਰਫ਼ ਗੈਰ-ਅਨੁਕੂਲ ਉਤਪਾਦਾਂ ਦਾ ਪਤਾ ਲਗਾਉਣ ਵਿੱਚ ਹੈ, ਸਗੋਂ ਬੈਚ-ਟੂ-ਬੈਚ ਪਰਿਵਰਤਨ ਨੂੰ ਘਟਾਉਣ ਅਤੇ ਨਿਰੰਤਰ ਉਤਪਾਦਨ ਦੌਰਾਨ ਇਕਸਾਰਤਾ ਨੂੰ ਵਧਾਉਣ ਵਿੱਚ ਵੀ ਹੈ।

ਆਮ ਉਤਪਾਦ ਰੇਂਜ

ਪੀਵੀ ਬੱਸਬਾਰਾਂ ਲਈ ਆਮ ਤਿਆਰ ਮਾਪ ਚੌੜਾਈ ਵਿੱਚ 3 ਤੋਂ 8 ਮਿਲੀਮੀਟਰ ਅਤੇ ਮੋਟਾਈ ਵਿੱਚ 0.2 ਤੋਂ 0.4 ਮਿਲੀਮੀਟਰ ਤੱਕ ਹੁੰਦੇ ਹਨ। ਮਾਪ, ਸਹਿਣਸ਼ੀਲਤਾ, ਟੀਨ ਕੋਟਿੰਗ ਮੋਟਾਈ, ਅਤੇ ਮਕੈਨੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਸੰਬੰਧੀ ਖਾਸ ਲੋੜਾਂ ਮੋਡੀਊਲ ਡਿਜ਼ਾਈਨ, ਸੋਲਡਰਿੰਗ ਪ੍ਰਕਿਰਿਆਵਾਂ, ਅਤੇ ਗਾਹਕ ਉਤਪਾਦ ਮਿਆਰਾਂ ਦੁਆਰਾ ਨਿਰਧਾਰਤ ਕੀਤੀਆਂ ਜਾਂਦੀਆਂ ਹਨ।

ਸਿੱਟਾ

ਪੀਵੀ ਰਿਬਨ ਨਿਰਮਾਣ ਇੱਕ ਪ੍ਰਕਿਰਿਆ ਨਹੀਂ ਹੈ ਜਿਸ ਵਿੱਚ ਉਪਕਰਣ ਦੇ ਇੱਕ ਹਿੱਸੇ ਨੂੰ ਸ਼ਾਮਲ ਕੀਤਾ ਜਾਂਦਾ ਹੈ; ਇਸ ਦੀ ਬਜਾਏ, ਇਹ ਇੱਕ ਨਿਰੰਤਰ, ਏਕੀਕ੍ਰਿਤ ਪ੍ਰਕਿਰਿਆ ਹੈ ਜਿਸ ਵਿੱਚ ਤਾਰ ਡਰਾਇੰਗ, ਰੋਲਿੰਗ, ਐਨੀਲਿੰਗ, ਟੀਨ ਪਲੇਟਿੰਗ, ਨਿਰੀਖਣ, ਅਤੇ ਵਿੰਡਿੰਗ ਸ਼ਾਮਲ ਹਨ। ਉੱਚ-ਕੁਸ਼ਲਤਾ ਵਾਲੇ ਫੋਟੋਵੋਲਟੇਇਕ ਮੋਡੀਊਲਾਂ ਦੇ ਨਿਰਮਾਣ ਲਈ, ਸਥਿਰ ਰਿਬਨ ਮਾਪ, ਚੰਗੀ ਸਿੱਧੀ, ਇਕਸਾਰ ਟੀਨ ਕੋਟਿੰਗ, ਅਤੇ ਨਿਯੰਤਰਣਯੋਗ ਮਕੈਨੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਮੋਡੀਊਲ ਸੋਲਡਰਿੰਗ ਗੁਣਵੱਤਾ ਅਤੇ ਲੰਬੇ ਸਮੇਂ ਦੀ ਭਰੋਸੇਯੋਗਤਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਬੁਨਿਆਦੀ ਹਨ।
